Кабель ВВГ

4.3 (6)

Кабель ВВГ – силове провідне обладнання, яке призначене для передачі електричної енергії. Він застосовується у стаціонарних установках. При цьому змінна напруга (номінальна) має становити 0,66 кВ чи 1 кВ. Цей тип комбінації проводів підходить для монтажу електромереж у приміщеннях з різними режимами вологості. Допустиме прокладання на кабельних естакадах, в блоках та ін.

кабель ввг

Як розшифровується ВВГ

Щоб правильно підібрати кабель ВВГ та купити продукцію, що відповідає умовам прокладання та експлуатації, необхідно знати, як правильно розшифрувати його маркування. У позначенні електричного кабелю або проводу ВВГ використовуються букви та цифри. Літерами зліва направо позначаються:

  • матеріал жил – у даному випадку відсутність першої літери «А» (алюміній) свідчить про те, що жили мідні;
  • матеріал ізоляції жил – буква «В» означає вініл або ПВХ пластикат;
  • матеріал зовнішньої оболонки кабелю. Вона також виготовлена ​​з полівінілхлориду – «В»;
  • матеріал захисної оболонки (броні) – у даному випадку вона відсутня, що говорить символ «Г» (голий кабель).

Після великих літер у маркуванні дроту або кабелю ВВГ можуть стояти малі, які позначають:

  • «о» – однодротяну жилу;
  • «м» – жилу багатодротяної структури;
  • «п» – плоску форму кабелю;
  • «нг» – низьку горючість ізоляції;
  • «д» – помірне димоутворення.

Цифрами в маркуванні позначається кількість жил та площа їх поперечного перерізу у кв мм.

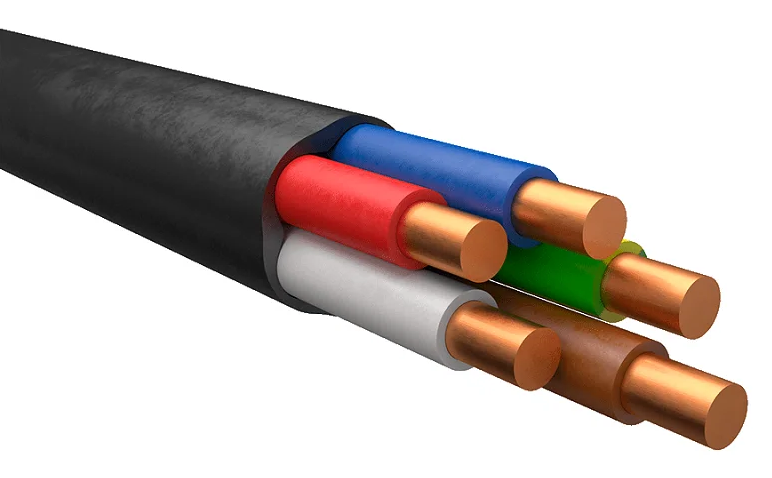

Кабель силовий ВВГ: особливості та специфіка будови

ВВГ кабель випускається в широкому діапазоні типорозмірів з 2, 3, 4 і 5 струмопровідними одно- або багатодротяними жилами, виготовленими з мідного сплаву. Кожна жила вкрита шаром ізоляції, і всі вони поміщені в оболонку з полівінілхлоридного пластикату. Кабель ВВГнг має додатковий термостійкий шар, який захищає оболонку під час пожежі та перешкоджає її горінню.

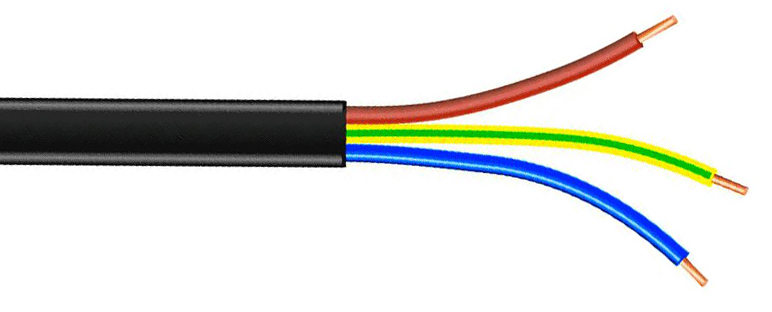

Що означає колір ізоляції

Ізоляція кожної жили представлена ​​відмітним забарвленням: нульові жили мають ПВХ-ізоляцію блакитного кольору, а жили заземлення – ізоляцію зелено-жовтого забарвлення. Виділення цих жил кольором зроблено для спрощення монтажу, щоби при підключенні споживачів електроенергії електрик не переплутав фазу з нулем або землею.

ввг кабель

Експлуатаційні та технічні параметри проводу ВВГ

При поодинокій прокладці кабель ВВГ не поширює горіння. Оптимальний діапазон температур навколишнього середовища: від -50 до +50°С. Максимальна температура під час експлуатації: +70°С. Період служби складає 30 років, а гарантійний термін використання – 5 років.

Інші технічні характеристики ВВГ проводу чи кабелю, купити який можна в інтернет-магазині компанії «Кабель-Інвест»:

  • перетин: для багатодротяних жил – 50-120 мм кв, для однодротяних – 1,5-35 мм2;
  • вигин – до 10 D (де D – діаметр кабелю);
  • міцність на розтяг - від 12,5 Н/мм2;
  • максимально допустима вологість – до 98%;
  • максимальне нагрівання від струмів короткого замикання – до +160 °С;
  • мінімально допустима температура монтажу –15 °С.

Застосування кабелю ВВГ

Силовий мідний кабель застосовується для проведення електричного струму в трифазних системах.

Цей кабель прокладають:

  • на горизонтальних, вертикальних та похилих трасах;
  • у місцях з вібраційними навантаженнями;
  • у блоках, на кабельних естакадах;
  • на відкритому повітрі;
  • у вологих та сухих виробничих приміщеннях.

Не рекомендується для прокладки у траншеях.

Переваги покупки кабелю ВВГ в інтернет-магазині «Кабель-Інвест»

Підприємствам, організаціям, підприємцям та приватним особам бажаючим купити кабель (провід) ВВГ в Україні наш інтернет-магазин пропонує:

  • великий асортимент кабельно-провідникової продукції цього типу різного типорозміру та виду;
  • високу якість проводів та кабелів – ми продаємо лише сертифіковану продукцію від провідних виробників, що відповідає ГОСТ, ДСТУ та іншій нормативній документації;
  • придбати кабель ВВГ за найкращою ціною у Києві та Україні.

Якщо вам необхідно придбати кабель ВВГ, звертайтесь до менеджерів компанії. Фахівці нададуть вам всю необхідну інформацію про купівлю та доставку товару та допоможуть з вибором. У нас можна замовити не тільки кабель ВВГ, але й купити в Києві будь-які системи для прокладки кабелю.

Запитання та відповіді - Кабель ВВГ

✅ Скільки коштує кабель ВВГ?

Вартість кабелю ВВГ залежить від виду, кількості жил та площі їх перетину. У нас можна придбати такий товар за ціною від 14,5 грн за 1 метр.

✅ Як перекладається кабель ВВГ?

Розшифровка позначення ВВГ: мідний кабель (відсутня «А» перед маркуванням), з жилами, ізольованими ПВХ, у вініловій оболонці, голий (без броні).

✅ Який виробник кабелю ВВГ кращий?

На українському ринку найкращими виробниками кабелю ВВГ вважаються: «Одескабель», «Запорізький завод кольорових металів» та «ГалКат» (Львів).

✅ Скільки міді у кабелі ВВГ?

Вага міді в кабелі ВВГ залежить від площі перерізу жил та їх кількості. Наприклад, 1 км кабелю ВВГ 2х1,5 містить 21,36 кг міді, ВВГ 4х35 – 1246 кг.

✅ Як з'єднати кабель ВВГ?

З'єднувати жили кабелю ВВГ можна різними методами: опресуванням, паянням або за допомогою клем. Головне стежити за кольором ізоляції жили, щоб не переплутати фазу із заземленням або нульовим дротом.

✅ Кабель ВВГ, де застосовують?

Кабель марки ВВГ застосовують для електропостачання житлових, цивільних та промислових об'єктів. Він може прокладатися у приміщеннях з підвищеною вологістю та на відкритій місцевості.



Цвілій Сергій Леонтійович

Автор
Цвілій Сергій Леонтійович - директор ТОВ «Кабель-Інвест»
