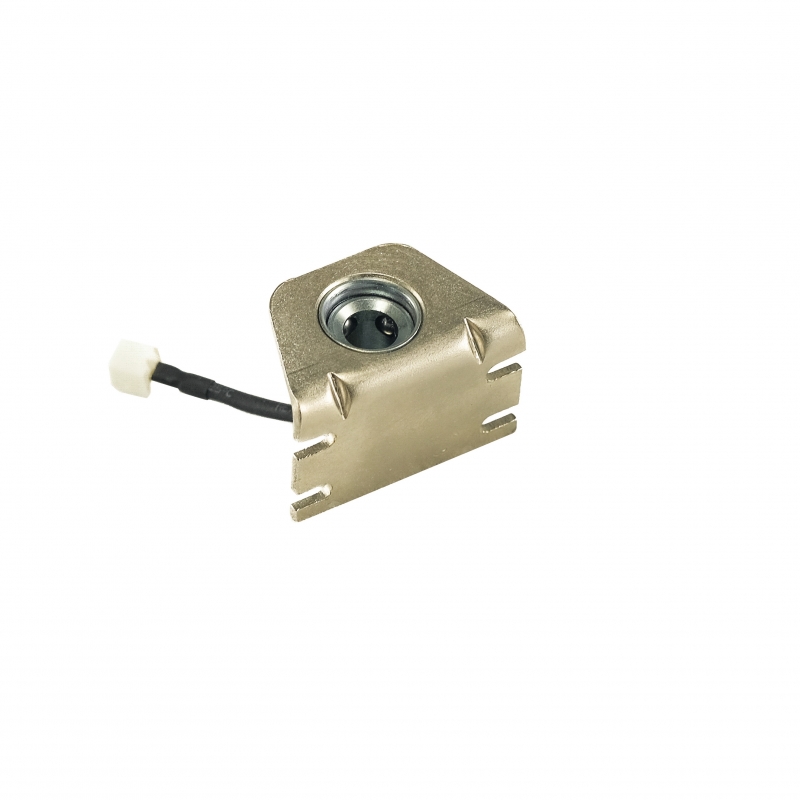

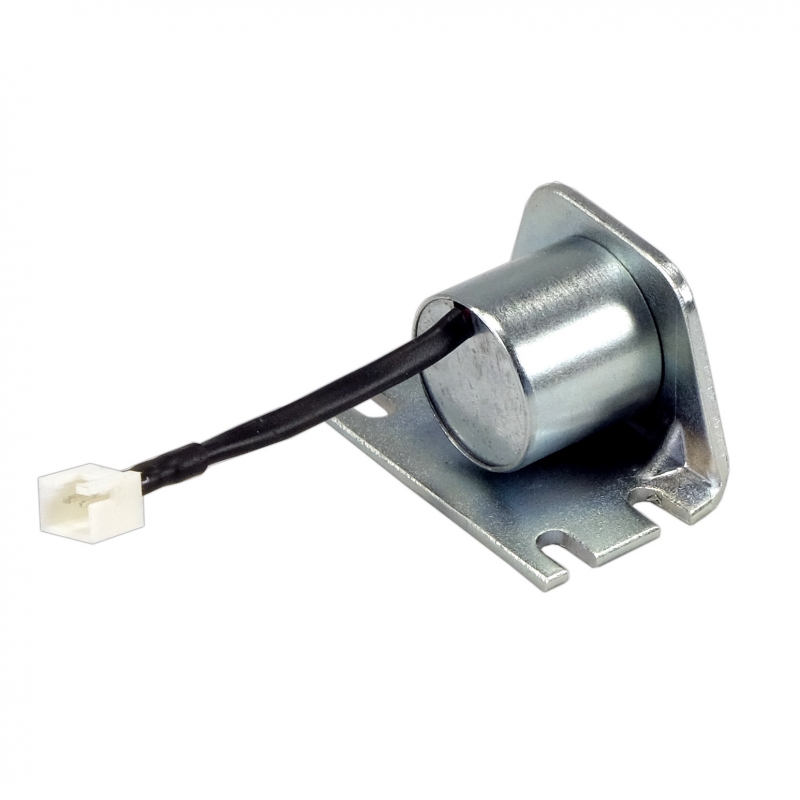

Замок електромеханічний накладний Promix-SM131.00-01
Опис
Замок електромеханічний Promix-SM131 виробляється у двох модифікаціях:
| 00 - для врізної установки | 01 - для накладної установки |
 |  |
У заводській поставці ригель зібраний на плоскому кронштейні. При необхідності ригель розбирається і збирається на кутовому кронштейні (входить в комплект поставки).
Кольори замків які серійно виробляються:
- 00 - білий колір кронштейнів замку і ригеля;
- 01 - оцинковані всі деталі замку і ригеля;
- забарвлення в інші кольори - за погодженням.
| Варіанти підключення замка (напругу живлення на замок може подавати вимикач, домофон, контролер і т. п.)
|
 |
Розблокування нормально закритих замків проводиться подачею напруги живлення, а нормально відкритих - зняттям напруги живлення. Для роботи замка необхідне джерело живлення і контролер СКУД.
Для відкриття замку контролер СКУД повинен подати на замок або зняти (в залежності від виконання замку) напругу й утримувати даний стан до моменту відкриття дверей.
Структура позначення моделі замка
Promix-SM131.XY-ZZ, де:
| X - виконання замка: | 0 - нормально відкритий*; |
| Y - номінальна напруга живлення: | 0 - 12 В; |
| ZZ - виконання | 00 - замок з плоским кронштейном; |
* виробляється на замовлення.
Доступні для замовлення модифікації замків представлені в таблиці
| Модель замка | Опис |
| Promix-SM131.10-00 | Нормально закритий (відкривається подачею напруги), напруга живлення 12 В. |
| Promix-SM131.10-01 | Нормально закритий (відкривається подачею напруги), напруга живлення 12 В, виконання - 01. |
| Promix-SM131.00-00* | Нормально відкритий (відкривається зняттям напруги), напруга живлення 12 В. |
| Promix-SM131.00-01* | Нормально відкритий (відкривається зняттям напруги), напруга живлення 12 В, виконання - 01. |
| Promix-SM131.11-00* | Нормально закритий (відкривається подачею напруги), напруга живлення 24 В. |
| Promix-SM131.11-01* | Нормально закритий (відкривається подачею напруги), напруга живлення 24 В, виконання - 01. |
| Promix-SM131.01-00* | Нормально відкритий (відкривається зняттям напруги), напруга живлення 24 В. |
| Promix-SM131.01-01* | Нормально відкритий (відкривається зняттям напруги), напруга живлення 24 В, виконання - 01. |
Технічні характеристики
- Сила утримання ригеля: 150 кг;
- Напруга живлення: 11-14 В постійного струму;
- Споживаний струм (при 12В): 0,1 А;
- Довжина проводів для підключення: 0,15 м.
Умови експлуатації
- температура навколишнього повітря: від -40 до +50 °С;
- відносна вологість повітря не більше 95% при 35°С і більш низьких температурах без конденсації вологи й утворення інею.
Документація
Керівництво по експлуатації Promix-SM131
Габаритні та установчі розміри
Характеристики
| Виробник | Promix |
| Артикул | Promix-SM131.00-01 |
| Категорія | електромеханічні замки |
| Вид виробу | замок накладний замок мініатюрний |
| Колір | оцинкований |
| Виконання замку | нормально відкритий |
| Номінальна напруга живлення, В | 12 |
| Зусилля утримання, кг | 150 |
| Наявність штовхача | немає |
| Сфера застосування | холодильні шафи і вітрини морозильні ларі замикаючі пристрої різного призначення паркування мобільного міського транспорту електричні щити велопарковки самокати електрошафи електричні шафи двері ліфтів ящики столу самокатні станції вбудовані шафи замки і контролери шлюзу платіжні термінали торгові автомати |
