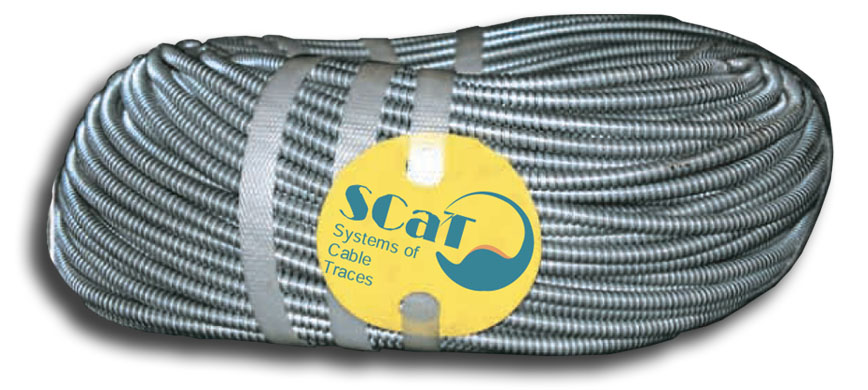

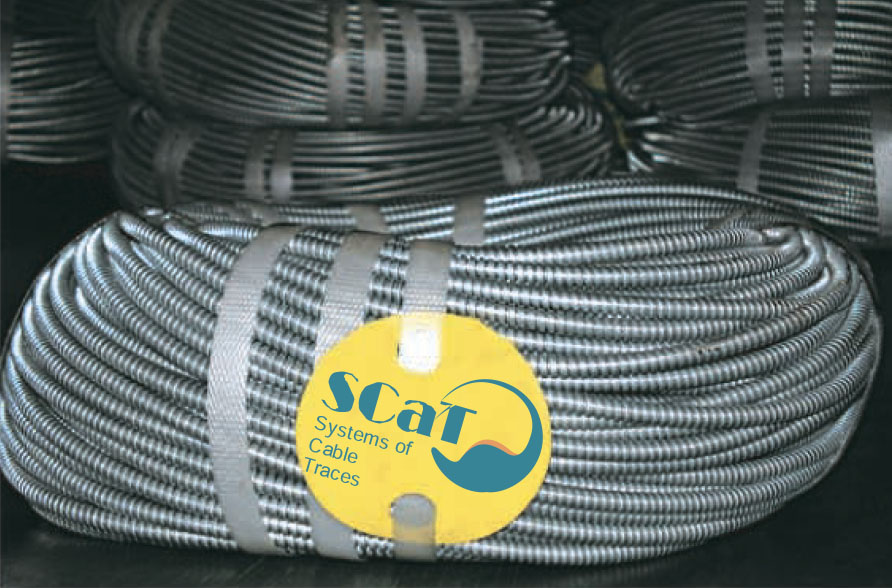

Металорукав «Agraf» Д1-Н-15 (нерж., бухта 50м)
Опис
Металорукав «SСаТ» серії «Agraf» - має підвищену міцність, де застосовується подвійний замок типу Д1.
Такі рукави використовуються для захисту телефонних проводів і кабелів іншого призначення від механічних пошкоджень. Також металлорукав серії «Agraf» широко використовується в охоронних системах.
Основна відмінність цього виробу - в особливій конструкції замку. Вона підвищує міцність металлорукава і значно збільшує розривне зусилля.
Металорукави «Agraf» типу Д1 можуть випускатися з оцинкованої або нержавіючої стрічки.
t - крок навивки;
L - довжина металорукава, вимірюється в розтягнутому стані;
Ду - діаметр умовного проходу, мм;
D - найбільший зовнішній діаметр, мм.
Схема для порівняння конструкцій замків металорукава:
металорукав РЗ-Ц, РЗ-Н без ущільнення
металорукав Д1 подвійного зачеплення
Приклад умовного позначення:
Д1-Н(Ц)-6 УХЛ1 ТУ УЗ0201248.001-99
Д1 - Тип замка рукава (подвійного зачеплення);
Н - Матеріал стрічки (сталева нержавіюча стрічка);
Ц - Матеріал стрічки (сталева оцинкована стрічка);
6 - Діаметр умовного проходу (Ду), мм;
Кліматичне виконання і категорія розміщення:
УХЛ1 - типу Д1-Н;
У3 - типу Д1-Ц;
ТУ - Технічні умови.
Характеристики
| Виробник | SCaT |
| Артикул | 1123154 |
| Категорія | металорукав |
| Умовний прохід МР, мм | 15 |
| Міцність на розрив, Н | 1500(150) |
| Довжина в бухті, м | 50 |
| Найменший внутрішній діаметр, d, мм | 14 |
| Найбільший зовнішній діаметр, D, мм | 18.7 |
| Мінімальний радіус вигину, мм | 75 |
| Матеріал виробу | нержавіюча сталь |
| Ущільнення | без ущільнення |
| Наявність протяжки | без протяжки |
| Покриття (ізоляція) | без покриття |
| Кліматичне виконання | УХЛ 1 |
| Вага 1 м, кг | 0.32 |
