Кабельні лотки СКаТ - це металеві короба для прокладки кабельних мереж та інших видів електропроводки. Мають вигляд металевого П-Подібного профілю, який виробляється з оцинкованого сталевого листа. Особлива оцинковка за методом Сендзимира забезпечує їм високу тривалість експлуатації. Після укладання кабелю в лоток СКаТ він, як правило, закривається кришкою, що збільшує ступінь захисту кабелю.
Застосування кабельних лотків
Кабельні лотки СКаТ - одна з найнадійніших і зручних систем прокладки кабельної траси. Лотки допомагають компактно і зручно розмістити кабелі траси і захистити їх. До того ж, вони гарантують захист проводів і кабелів від пошкоджень ізоляції, а також після укладання кабелю в лоток СКаТ він може закриватися кришкою, що збільшує ступінь захисту кабелю в разі пожежі.
Металеві лотки були створені спочатку для прокладки силових кабелів. Однак рішення знайшло широке застосування і при прокладці мереж інформаційних систем і різних комунікацій. Зараз лотки активно використовуються для монтажу таких типів кабелів, як електропроводка, телефонні, комп'ютерні, сигнальні та інші кабелі. Причому можливе спільне розміщення різних типів проводів в лотку, де вони зазвичай поділяються між собою перегородками.
Система лотків СКаТ використовується для прокладки кабелів і проводів силовиї і сигнальної проводки напругою до 1000 В. Застосовується монтажна і захисна система для відкритої прокладки кабельних ліній при стельовому, підлоговому, похилому і комбінованому типах монтажу в складських, виробничих, торгових та інших приміщеннях з великою площею.
Для різних умов експлуатації і різного навантаження випускаються лотки різної висоти і ширини. Залежно від призначення, лотки СКаТ можуть бути перфорованими і неперфорованими. Також для збільшення несучої здатності конструкції лотки виготовляються зі спеціальними ребрами жорсткості.
.jpg)
1-лоток; 2-перегородка; 3-поворот 90; 4-поворот 45; 5-спуск 90; 6-спуск 45; 7-підйом 90; 8-підйом 45; 9-Т-відвід горизонтальний; 10-відгалужувач горизонтальний; 11-Т-вертикальний відвід; 12-хрестовина; 13-пластина з'єднувальна; 14-з'єднувач лотків шарнірний; 15-шарнірна арка; 16-деталь шарнірної арки; 17-пластина звужуюча лівостороння; 18-пластина звужуюча правостороння; 19-захисна пластина; 20-куточок монтажний; 21-кронштейни гнуті; 22-консолі кронштейна; 23-планка кронштейна; 24-планка кронштейна 2900; 25-планка перфорована.
Особливості системи кабельних лотків СКаТ
1. Універсальність застосування лотка СКаТ. Лотки мають оптимальний набір варіантів ширини, висоти і товщини, що забезпечує їх необмежене використання.
2. Траси будь-якої конфігурації. Траса, де використовується лоток СКаТ, може розгалужуватися, повертатися, підніматися і опускатися в будь-яких напрямках завдяки широкому вибору кріпильних елементів і аксесуарів. Також передбачена можливість розділяти силові та інформаційні дроти та кабелі.
3. Жорсткість конструкції. Ребра жорсткості в лотку і кришці, а також особлива перфорація з "пуклівкою" гарантують підвищену жорсткість конструкції і несучу здатність лотка СКаТ.
4. Цілісність кабелів при укладанні. Спеціальна форма загину верхньої кромки лотка в районі замку і якісна – без задирок - перфорація виключають можливість пошкодження кабелів (проводів) при укладанні.
5. Естетика зовнішнього вигляду і захист від корозії. Фарбування коробів в будь-який колір RAL за бажанням замовника забезпечує додатковий захист від корозії і надає естетичний вигляд кабельній трасі.
|
|
|
6. Відповідність стандартам. Випробування показали дієздатність системи при впливі полум'я протягом 90 хв., що повністю відповідає вимогам пожежної безпеки для більшості типів будівель. Результати підтверджує сертифікат відповідності нормам вогнестійкості Р90 державної системи УкрСЕПРО.

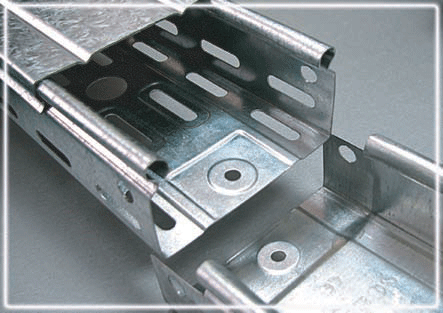

7. Економія до 60 %. Система з'єднання «папа-мама», при якій лоток з'єднується з іншим лотком або аксесуаром особливими роз'ємами, без використання додаткових з'єднувальних пластин, визначає дивовижну простоту монтажу і мінімальні витрати часу і матеріалів на укладання. Продумана конструкція замків дає можливість щільно закривати лотки кришками без додаткових пристосувань. При цьому спеціальний малюнок перфорації лотка дозволяє робити відводи в будь-якому місці траси.
Для уникнення підробок звертаємо Вашу увагу на необхідність наявності на виробі штампа «СКаТ», який наноситься на прямолінійний лоток, а також на аксесуари. Маркування гарантує справжність нашої продукції, а значить, і нашу повну відповідальність за її якість.
Підприємство «Кабель-Інвест» (ci.kiev.ua) запрошує до співпраці монтажні та будівельні організації. Для вас — спеціальні пропозиції на лоток СКаТ і додаткові аксесуари.
