Лоток драбинного типу ТМ «SCaT» - кабельріст

5 (2)

Лоток драбинного типу ТМ «SCaT» - кабельріст

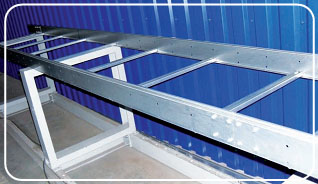

Для прокладки кабельної траси використовується система «Lotsman» на основі драбинного металевого лотка (кабельріст) торгової марки «SCaT». Дана система складається з лотків з перфорованою або неперфорованою поперечиною, з кришкою або без неї, а також з повного набору аксесуарів і елементів кріплення. Головні переваги такої кабельної траси - відмінна природна вентиляція і висока навантажувальна здатність. Система «Lotsman» застосовується в цивільному будівництві (торгові центри, офісні та адміністративні будівлі) і на промислових об'єктах.

Лоток драбинного типу - характеристики

Лоток драбинного типу виготовляється з листової сталі, яка оцинковується методом Сендзимира. Цинкове покриття товщиною від 19 до 23 мікрон захищає лоток від впливу зовнішнього середовища і значно продовжує термін його експлуатації. Випускається лоток драбинний різних розмірів - висота варіюється від 50 мм до 100 мм, а ширина - від 50 мм до 600 м. Стандартна довжина виробу становить 3000 мм, проте можливе виготовлення під замовлення зі збільшенням довжини до 6000 мм.

Існує два види драбинних лотків:

  1. Лоток драбинний універсальний - LCUp (з перфорованою поперечиною) і LCU (з неперфорованою поперечиною);
  2. Лоток вертикальний - LCVp (з перфорованою поперечиною) і LCV (з неперфорованою поперечиною).

З'єднання лотків драбинного типу LCUp і LCU відбувається за допомогою з'єднувальної пластини LCU і пластини з'єднувальної універсальної LCU. З'єднання лотків LCVp і LCV здійснюється за допомогою з'єднувальної планки кронштейна. З метою додаткового захисту кабельної траси в системах лотків LCUp і LCU можна використовувати кришку.

Переваги системи драбинних лотків

Кабельріст володіє наступними відмінними рисами і перевагами:

  • висока несуча здатність завдяки збільшеній товщині металу і спеціальній формі замку;
  • оптимальна ширина, висота і товщина лотка (1,5 мм - 2,0 мм);
  • можливість піднімати, опускати, розгалужувати і повертати кабельну трасу в будь-якому напрямку, розділяти інформаційні дроти і кабелі, чому сприяє величезний вибір систем кріплення і аксесуарів до лотка;

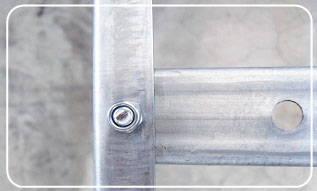

  • надійну фіксацію і виключення саморозкручування забезпечує тефлонова вставка на гайках; поперечини і бічні лонжерони з'єднуються за допомогою болтового кріплення;

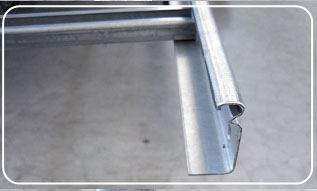

  • під час монтажних робіт кабель надійно захищений від пошкоджень завдяки спеціальній формі загину верхньої кромки лотка і округлій формі аксесуарів;

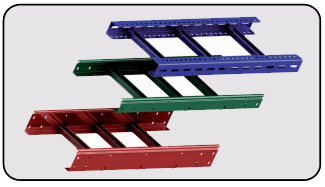

  • естетичний вигляд лотка драбинного типу і захист від корозії забезпечує порошкове фарбування в будь-який колір RAL за бажанням клієнта.

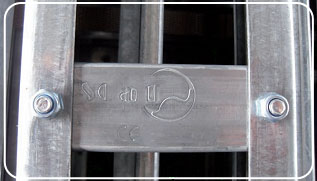

На прямолінійний лоток драбинного типу, а також на аксесуари ставиться штамп з маркуванням «SСаТ». Наявність такого маркування говорить про справжність продукції і гарантує її високу якість. Крім того, система успішно пройшла випробування на вогнестійкість. Вона витримала підвищене навантаження і залишилася дієздатною протягом 90 хвилин. Таким чином, драбинні металеві лотки відповідають всім вимогам пожежної безпеки, що підтверджено сертифікатом відповідності нормам вогнестійкості Р90 державної системи УкрСЕПРО.

Лотки драбинного типу від «Кабель-Інвест»

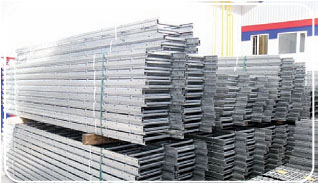

Якщо вас зацікавила наша продукція, компанія «Кабель-Інвест» готова запропонувати Вам найширший асортимент лотків драбинного типу, а також системи кріплень, металовиробів і аксесуарів до них. На складі ви знайдете більше 40 кілометрів кабельних лотків, більше 1000000 метизів і кріплень і більше 10000 аксесуарів. Пропонуємо спеціальні умови для дилерів і на проекти об'єктів комерційного призначення.

Особливості та характеристики системи кабельних лотків драбинного типу

1. Можливість підбирати лоток драбинний потрібних габаритів; використовуються різні комбінації по ширині, висоті, товщині стінки металу (1,5 мм - 2,0 мм).

2. Є дві модифікації драбинних лотків:

Універсальний кабельріст - лоток драбинний

  • LCU (з цілісною поперечиною);
  • LCUp (з перфорованою поперечиною);

Вертикальний кабельріст

  • LCV (з цілісною поперечиною);
  • LCVp (з перфорованою поперечиною);

3. Великий асортимент аксесуарів до самого лотка драбинного типу і кріпильних комплектів дає можливість змінювати положення траси, створювати її розгалуження в необхідному напрямку, а також розділяти кабелі різного призначення (силові та інформаційні).

4. Посилена несуча здатність, що забезпечується спеціальною конструкцією замку і збільшенням товщини металу;

5. Бічні лонжерони і поперечини стикуються за допомогою болтових з'єднань. Тефлонова вставка підсилює гайкове кріплення, запобігає розкручування фіксуючого елемента;

6. Під час проведення монтажу виключена ймовірність пошкодження проводу, завдяки:

  • особливій конфігурації верхньої кромки лотка (замка);
  • плавним формам аксесуарів;

7. Додатковий захист від корозійних процесів і привабливий вигляд кабельної траси забезпечує фарбування системи «Lotsman» методом розпилення порошкової фарби. Можна вибрати будь-який колір з каталогу RAL;

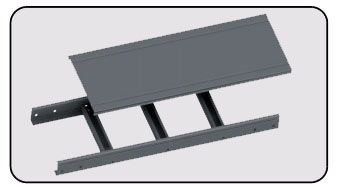

8. Для посиленого захисту кабелю в системах драбинних лотків типу LCU, Lcup можна використовувати кришку;

9. Стикування драбинних лотків з аксесуарами здійснюється за допомогою наступних компонентів: пластини LCU, з'єднувальної універсальної пластини LCU (яка застосовується до систем LCU, LCUp), стикувальної планки кронштейна (яка застосовується до систем LCV, LCVp);

10. Наявність сертифіката, що підтверджує відповідність нормам Р90 державної системи УкрСЕПРО (вогнестійкість);

11. Звертаємо Вашу увагу на штамп з маркуванням ЅСаТ, який проставляється на прямолінійному лотку, і на самих аксесуарах. Наявність маркування є гарантією справжності нашої продукції, і, отже, і гарантує нашу відповідальність за її якісні характеристики.

На лотки кабельріст ціна залежить від конструкційних особливостей, габаритів, комплектації, можливості використовувати різні аксесуари для підвищення функціональності системи. До додаткових елементів, які ми пропонуємо до продажу, відносяться:

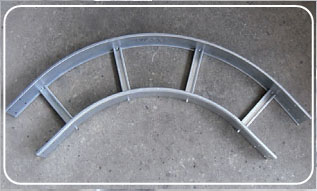

  • відводи і повороти;
  • кришки;
  • тримачі кабелю (затискачі);
  • кути;
  • хрестовини.

Комплекти кріплення кабельросту до консолі дозволяють правильно розподілити точкове навантаження, а також запобігти деформації лотка або профільних направляючих. Секції лотків легко стикуються між собою, утворюючи єдину конструкцію за допомогою спеціальних кріпильних елементів - з'єднувальних пластин. Кожна пластина має багатоточкове кріплення з секціями кабелів. Таким чином, за допомогою різних аксесуарів швидко монтується міцна і надійна система кабельної системи, стійка до механічних впливів і корозійних процесів.
