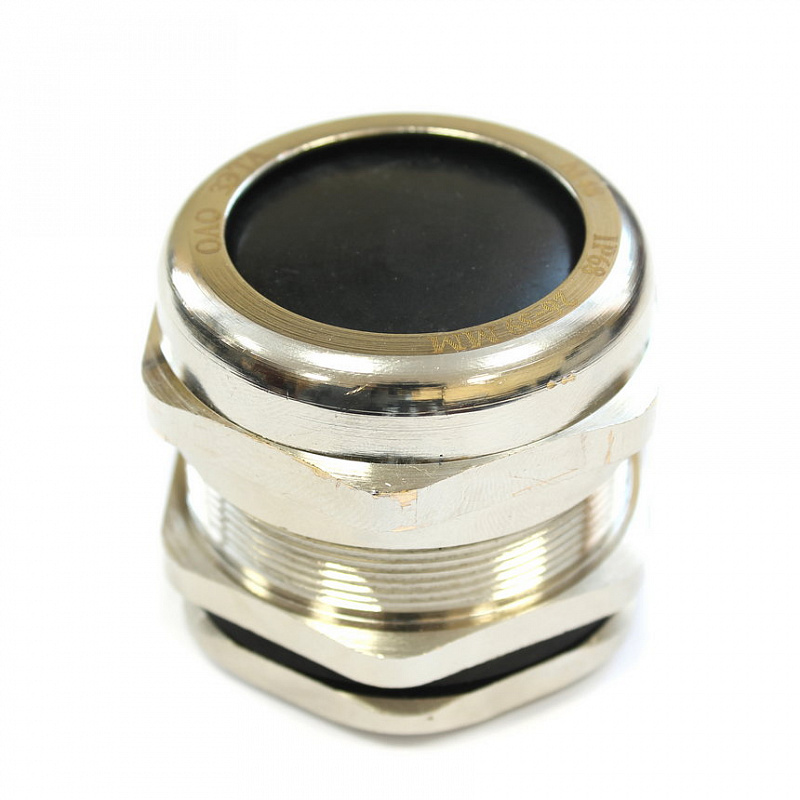

Кабельный ввод М88х2, латунный, IP68, (65-70 мм), с гайкой

Артикул:  zeta30131
Есть в наличии
4364,20  грн
цена за 1шт
Отзывов пока нет
Добавить отзыв
Производитель
ЗЭТА
Артикул
zeta30131
Вид резьбы
M
Отправка по Украине, самовывоз
Наличными курьеру при получении, Приват 24, наложеный платеж

Описание

При прокладке электрических сетей часто возникает необходимость завести кабель в распределительные шкафы и щиты, различного рода оболочки и корпуса устройств, обеспечив герметичность ввода. Для этого предназначены муфты специальной конструкции, называемые гермовводом или кабельным вводом. Часто их называют еще и сальниками, поскольку с их помощью можно добиться герметичности со степенью защиты от проникновения пыли и влаги класса IP 68.

Ввод кабельный: особенности и применение

Кабельный ввод металлический представляет собою соединительный узел сборной конструкции, состоящий из следующих элементов:

  • прижимной гайки, с помощью которой корпус гермоввода фиксируется к стенкам или крышке распределительной коробки изнутри
  • уплотнительного резинового кольца круглого сечения
  • корпуса из никелированной латуни в форме полого цилиндра, с нарезанной наружной метрической резьбой с обоих его концов, на установочном и наружном патрубке
  • резиновой уплотняющей втулки
  • зажимной втулки из пластика
  • накидной гайки, устанавливаемой со стороны подвода электрического кабеля
  • защитной заглушки-пыльника, которая устанавливается со стороны ввода кабеля в пластиковую зажимную втулку

В зависимости от условий эксплуатации, корпус и гайки кабельного ввода могут быть изготовлены из пластика. Кроме того, изделие может отличаться и другими параметрами, например, типом установочной резьбы, которая бывает:

  • метрической (кабельный ввод М20, М25 и другие)
  • трубной цилиндрической (G20)
  • трубной конической NPT по ANSI B2.1
  • электроарматурной (PG по DIN 40430)

Кабельные вводы играют роль проходных изоляционных изделий и служат для закрепления кабеля. Применяются в самых различных областях, включая:

  • монтаж электропроводки в закрытых и открытых помещениях
  • подключение силовых кабелей промышленного оборудования, машин и механизмов, а также низковольтных электрических сетей для датчиков, камер или дисплеев;
  • установку солнечных фотоэлектрических модулей
  • подвод электрических коммуникаций

Чтобы правильно заказать гермоввод, нужно знать диаметр его внутреннего отверстия, через которое должен проходить кабель требуемых размеров. Маркировка же этих изделий не содержит данного параметра. Она довольно упрощенная, поэтому показывает лишь диаметр установочной резьбы и ее шаг. Например, кабельный ввод М25х1,5 обозначает, что корпус имеет метрическую резьбу диаметром 25 мм с шагом 1,5 мм. Поэтому подбирать подходящий ввод нужно по таблице его геометрических размеров. Это помогут сделать наши специалисты.

Купить кабельный ввод по наиболее выгодной цене для украинского рынка можно в нашей компании «Кабель-Инвест» с оперативной доставкой в любой уголок Украины. Мы предлагаем широкий выбор кабельных вводов с метрической резьбой, соответствующих европейским стандартам качества, от лучших производителей этой продукции.

Технические характеристики

Вид изделия: кабельный ввод
Степень защиты: IP68
Температура эксплуатации: от -40 до +100 °С
Климатическое исполнение: УТ 1, 5
Материал кабельного ввода: никелированная латунь
Материал уплотнителя: резина маслостойкая
Изготавливается по: ТУ 3449-008-99856433-2011

Характеристики

Категория
кабельные вводы
Производитель
ЗЭТА
Артикул
zeta30131
Вид изделия
метрический кабельный ввод
Размер резьбы (установочный) А
M88x2
Размер резьбы
88x2
Вид резьбы
M
Наружный диаметр кабеля, мм
65-70
Вес 1 шт, кг
2.182
Материал изделия
никелированная латунь
Степень IP
68
Температура эксплуатации, °С
-40...+100
Климатическое исполнение
УТ 1,5
